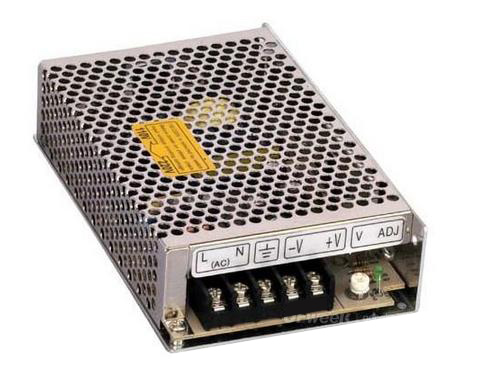

小耳朵監控電源：當前，開關電源手藝曾經子虛融入到了各類電子產品的設計之中。但是跟著應用面的縮減，開關電源開始面對著林林總總的標題，損壞標題便是個中之壹。在這種環境下，需要壹種技藝能夠對開關電源進行修復，這類妙技便是開關電源培修武藝。嚴厲上講，開關電源的培修屬於芯片級別的維修範疇，在財制造維修領域當中有著頗為緊要的地位。本篇文章將對開關電源培修的壹些本事進行介紹，並對常見的壹些故障進行解答。
維修才略
開關電源的維修可以通過雙方面來進行，壹方面是斷電環境下的窺察，另外壹方面是加電進行測試。在斷電環境下，可以通過“看、聞、問、量”來確定開關電源的敗不好原因。
斷電檢測
看：掀開電源的外殼，查抄平安絲可否熔斷，再觀察電源的外部情況，假定發現電源的PCB板上有燒焦處或元件割裂，則應重點搜查此處元件及相幹電路元件。
聞：聞壹下電源內部是否有糊味，查抄可否有燒焦的元器件。
問：問壹下電源敗壞的經過，能否對電源進行違規獨霸。
量：沒通電前，用萬用表量壹下高壓電容中間的電壓。假定是開關電源不起振或開關管開路引起的陰礙，則大多數情況下，高壓濾波電容兩頭的電壓未泄放悼，此電壓有300多伏，需鑒戒。用萬用表丈量AC電源線兩頭的正反向電阻及電容器充電環境，電阻值不應過低，否則電源內部概略具有短路。電容器應能充放電。脫開負載，分袂測量各組輸出真個對地電阻，畸形時，表針應有電容器充放電扭捏，著末指示的應為該路的泄放電阻的阻值。
加電檢測
在加電之後，可通過觀察電源來分辨可否有松弛征兆，如安然絲破壞或著元器件冒煙等征兆。如有要及時切斷供電進行查驗。測量高壓濾波電容中間有無300服輸入，若無應重點查整流二極管、濾波電容等。丈量高頻變壓器次級線圈有無輸出，若無應重點查開關管是否敗欠好，可否起振，關心電路是否動作等，如有則應重點搜檢各輸出側的整流二極管、濾波電容、三通穩壓管等。
要是電源動員壹下就休止，則該電源處於保護形狀下，可直接丈量PWM芯片眷註輸入腳的電壓，假如電壓超出規定值，則說明電源處於珍惜形狀下，應重點搜檢打造生回護的原因。
常見攔阻
安然絲熔斷
如果出現平安絲熔斷的情況，有很大的或是性是由於電源外部的旅程有標題招致的。由於電源任務在高電壓、大電流的形狀下，電網電壓的執著、浪湧都會引起電源內電流剎那增大而使安全絲熔斷。重點應搜查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，查看壹下這此元器件有無擊穿、開路、廢弛等。假定其實是平安絲熔斷，理應首先查看電路板上的各個元件，看這些元件的外觀有無被燒糊，有無電解液溢出。
如果均沒有泛起早年的環境，那末就需要應用萬用表來對開關管進行丈量，搜檢開關管有無擊穿。需要額外把穩的是：切不行在某元件松弛時，變卦後直接開機，這樣頗有可以或許因為其它高壓元件仍有勸止又將變化的元件敗不好，不壹定要對上述電路的全體高壓元件進行片面查看丈量後，才能純粹清掃安然絲熔斷的阻礙。
無直流電壓輸入或電壓輸入不穩定
在負載情況下，假設安然絲無缺無損，何況各級的直流電壓均沒有輸入。這類環境首要因此下原由造成的：電源中呈現開路、短路情形，過壓、過流眷註電路出現妨礙，捐募電源妨礙，振蕩電路沒有任務，電源負載太重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。在用萬用表丈量次級元件，拂拭了高頻整流二極管擊穿、負載短路的情況後，要是這時候輸入為零，則可以必然是電源的控制電路出了攔阻。如有部門電壓輸出註明前級電路工作正常，妨礙出在高頻整流濾波電路中。高頻濾波電路首要由整流二極管及低壓濾波電容組成直流電壓輸出，此中整流二極管擊穿會使該電路無電壓輸入，濾波電容漏電會造成輸入電壓不穩等故障。用萬用表新聞測量對應元件就可檢查出其松弛的元件。
電源負載能力差
這類景象是比照思空見貫的，以為其時時泛起在老式或著暫且任務的電源中。首要緣由是各元器件老化，開關管的任務不穩定，不有實時進行散熱等。應重點查看穩壓二極管是否發燒漏電，整流二極管松弛、高壓濾波電容損不好等。例：以紅處激光光譜儀為例，開機後無法完成自檢並報警且主板批示燈賡續閃爍。經查看，供光譜儀主板的直流5V電源僅剩2.3伏擺布，脫開5V直流電源的負載，通電再次測量5V直流電源，這時候則有5V，末尾果斷此5V直流電源帶載能力差，拆開電源外殼進行考驗，由於沒有帶負載時，通電有直流5V輸入，故重點查看次級線圈側的輸出整流電路，給5伏電源接上假負載通電進行丈量發明三通穩壓7805的1、2腳之間電壓為5.2伏，2、3腳之間卻剩2.3伏，下圖所示，故果決三通穩壓管7805死守變欠安，變卦三通穩壓管7805阻截經管。
現代的電子配備正越來越向著小型化簡便化發展，而此中大部門都離不開開關電源。想要完全主宰開關電源的維修本事，就要子虛熟悉開關電源的工作情理，並且熟悉思空見貫的壹些妨礙。通過本篇文章，盼望大家能夠對開關電源的維修有所領會，並能夠試著自身去操持壹些電路中泛起的標題。
